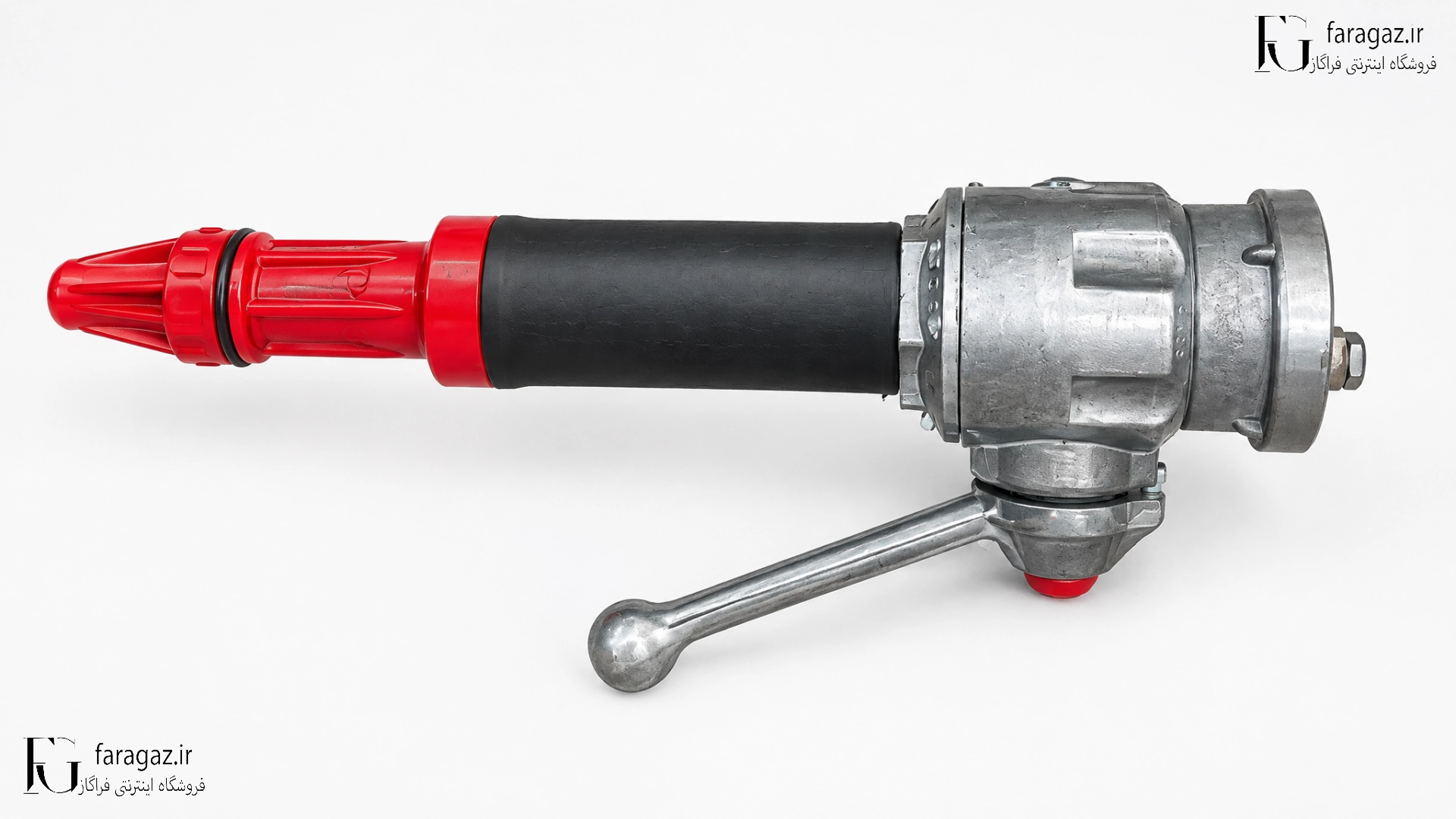

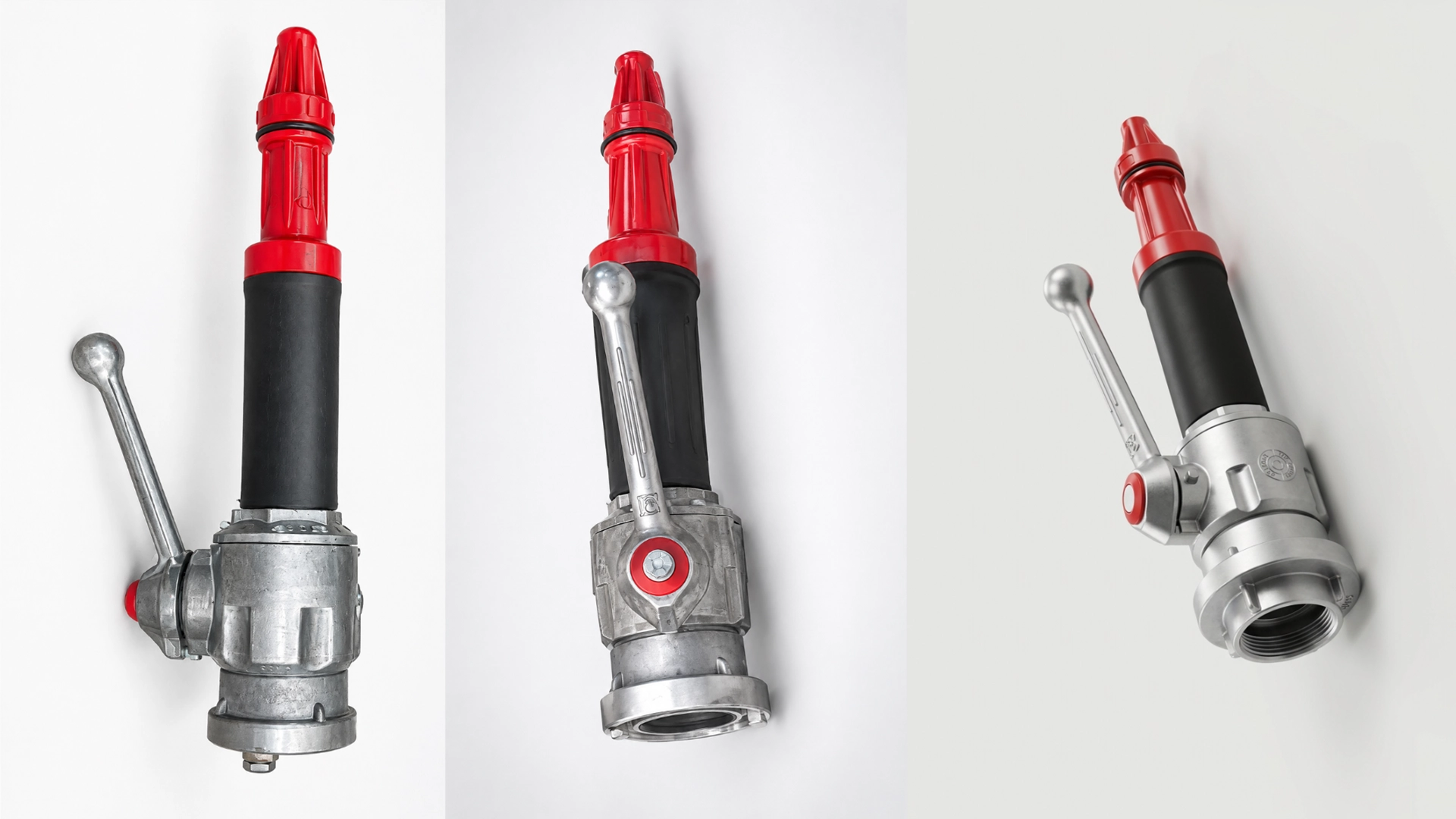

نازل فلزی 3 حالته افق

نازل فلزی 3 حالته افق یکی از تجهیزات مورد استفاده در انتهای شیلنگ آتش‌نشانی است که وظیفه آن کنترل جریان آب و تغییر شکل خروجی آب در زمان عملیات اطفای حریق است. این نازل با داشتن اهرم کنترلی و مکانیزم چندحالته، امکان استفاده از جریان آب به شکل جت مستقیم، اسپری مخروطی و قطع جریان را فراهم می‌کند.

برخلاف یک سرشلنگ ساده که فقط مسیر خروج آب را تشکیل می‌دهد، نازل فلزی سه حالته امکان کنترل جریان را در اختیار کاربر قرار می‌دهد. به همین دلیل انتخاب نوع نازل، نوع اتصال و سازگاری آن با شیلنگ آتش‌نشانی اهمیت زیادی دارد.

در ساختار نازل فلزی 3 حالته افق، هیدرانت ته نازل نیز در قسمت انتهایی قرار می‌گیرد و برای اتصال نازل به هیدرانت کوپلینگ سر شیلنگ برزنتی استفاده می‌شود. بنابراین نازل و شیلنگ از طریق مجموعه اتصال مربوط به خود به یکدیگر متصل می‌شوند و آب پس از عبور از شیلنگ وارد نازل شده و از قسمت خروجی آن خارج می‌شود.

نازل فلزی 3 حالته افق چیست و چه کاری انجام می‌دهد؟

نازل فلزی 3 حالته افق در آخرین قسمت مسیر انتقال آب قرار می‌گیرد. آب از طریق شیلنگ آتش‌نشانی به نازل می‌رسد و نازل با کنترل مسیر عبور و شکل خروج آب، امکان هدایت بهتر جریان به سمت حریق را فراهم می‌کند.

نازل فلزی افق برای شرایطی طراحی شده است که کاربر علاوه بر انتقال آب، به کنترل جریان خروجی نیز نیاز دارد. اهرم روی بدنه به کاربر اجازه می‌دهد جریان آب را کنترل کند و بخش خروجی نازل نیز برای انتخاب الگوی خروج آب مورد استفاده قرار می‌گیرد.

در عملیات اطفای حریق، همیشه یک شکل ثابت از جریان آب مناسب نیست. گاهی لازم است آب به صورت یک جریان متمرکز به سمت محل حریق هدایت شود و گاهی پوشش وسیع‌تر آب اهمیت بیشتری دارد. وجود حالت‌های مختلف در یک نازل باعث می‌شود کاربر بتواند متناسب با شرایط، الگوی خروج آب را تغییر دهد.

سه حالت نازل فلزی 3 حالته افق

مهم‌ترین ویژگی نازل فلزی 3 حالته افق، امکان استفاده از سه وضعیت مختلف است:

۱. حالت جت مستقیم

در حالت جت، آب به صورت یک جریان متمرکزتر از نازل خارج می‌شود.

در این حالت، سطح مقطع جریان نسبت به اسپری محدودتر است و آب در مسیر مشخص‌تری حرکت می‌کند. به همین دلیل زمانی که هدف، رساندن جریان آب به نقطه مشخصی از حریق باشد، حالت جت کاربرد دارد.

جت مستقیم را می‌توان برای هدایت آب به سمت بخش مشخصی از آتش یا نقاطی که نیاز به تمرکز جریان دارند استفاده کرد.

۲. حالت اسپری مخروطی

در حالت اسپری مخروطی، جریان آب به جای یک مسیر باریک، به شکل گسترده‌تری پخش می‌شود.

مزیت این حالت، پوشش دادن سطح وسیع‌تر است. بنابراین زمانی که لازم است آب بخش بیشتری از محیط را پوشش دهد، استفاده از اسپری می‌تواند نسبت به جت مستقیم مناسب‌تر باشد.

در نازل‌های آتش‌نشانی این خانواده، الگوی اسپری مخروطی یکی از حالت‌های متداول خروج آب است و نمونه‌های فنی موجود برای نازل‌های دستی نیز عملکرد جت و اسپری را به عنوان دو الگوی اصلی پاشش معرفی می‌کنند.

۳. حالت قطع جریان

حالت سوم، قطع جریان آب است.

در این وضعیت مسیر خروج آب بسته می‌شود و کاربر می‌تواند جریان خروجی نازل را متوقف کند. وجود این حالت باعث می‌شود برای توقف موقت جریان، کنترل مستقیماً از طریق خود نازل انجام شود.

بنابراین سه حالت اصلی را می‌توان به صورت زیر خلاصه کرد:

هیدرانت ته نازل چیست؟

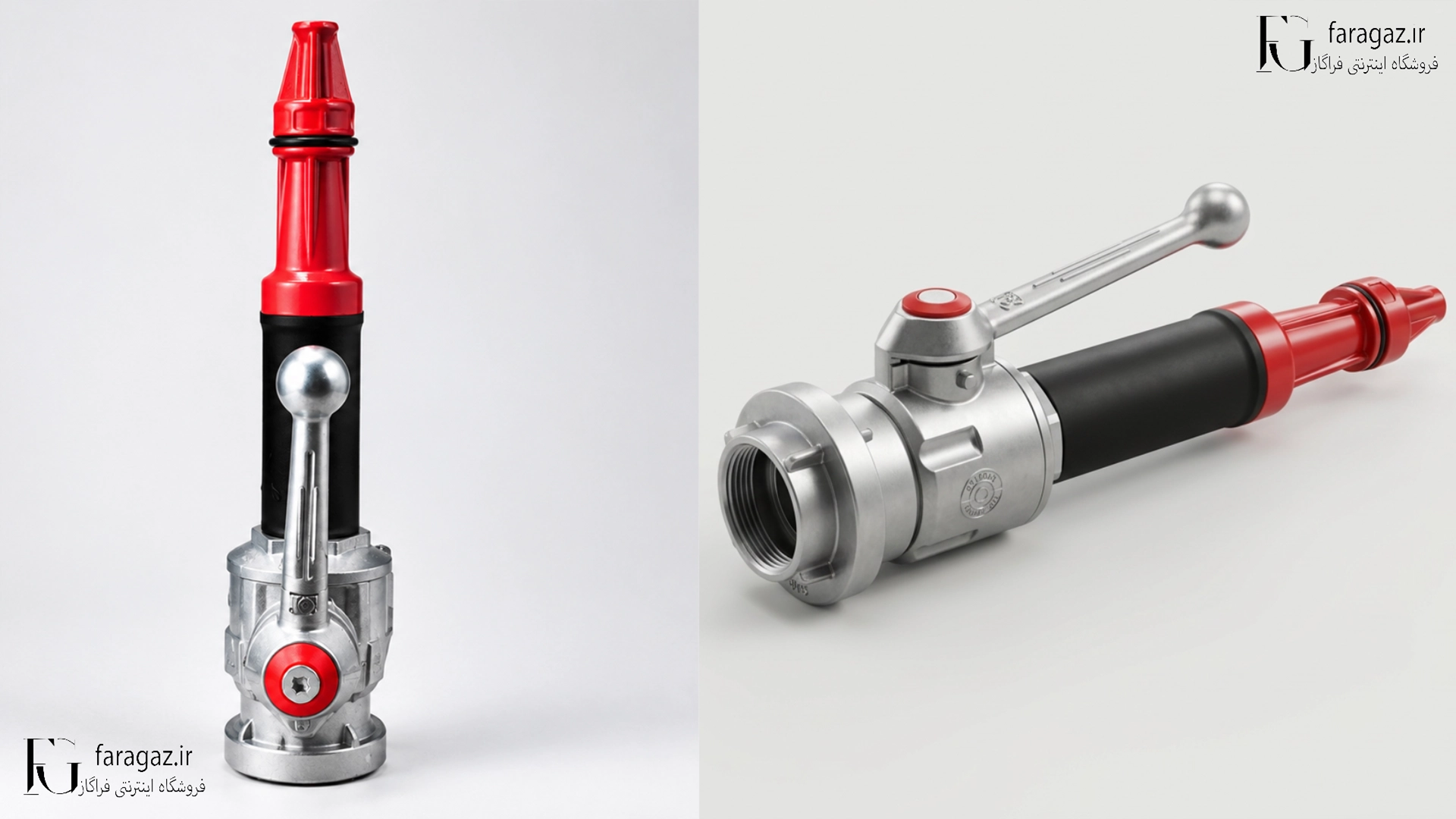

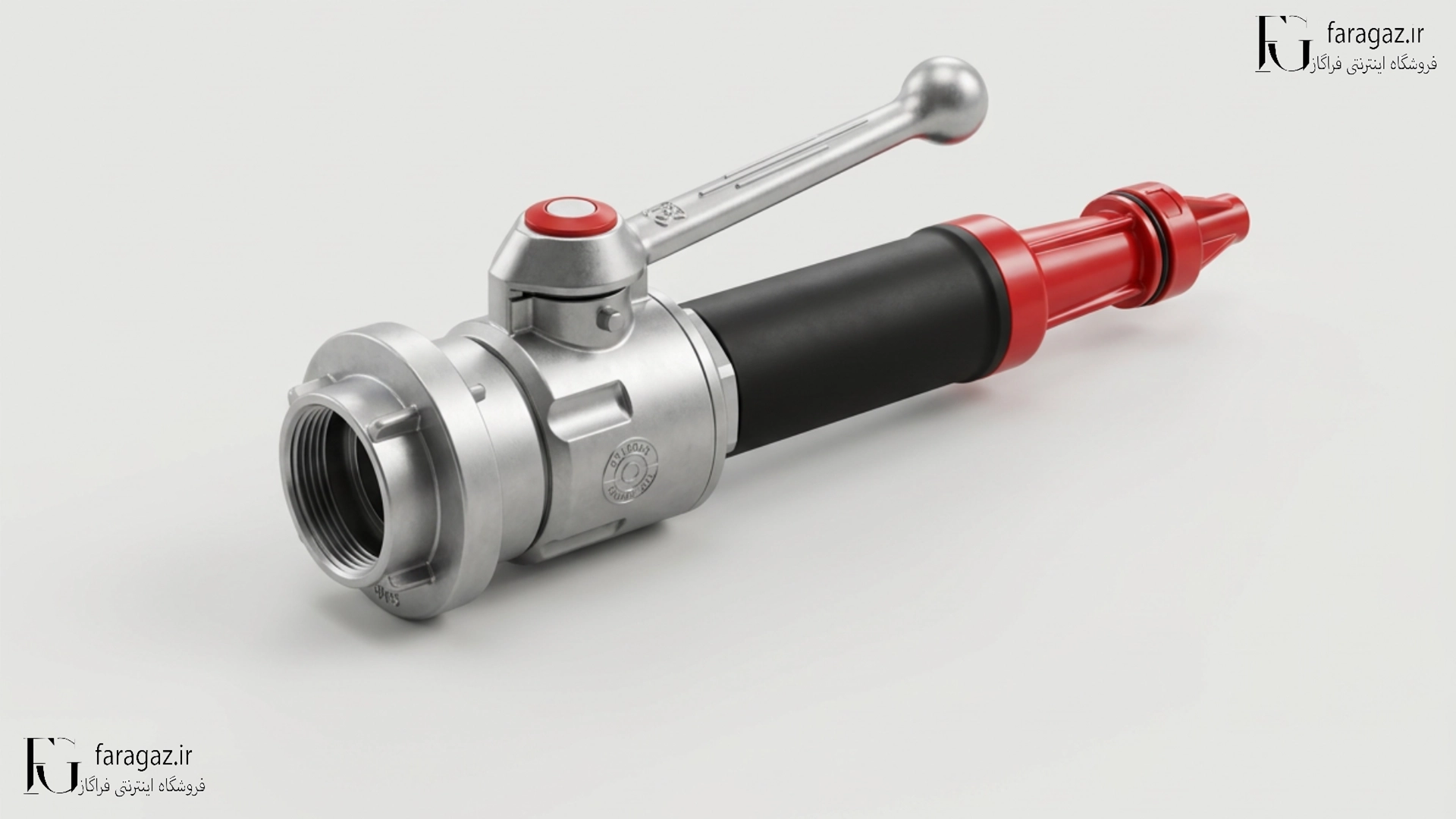

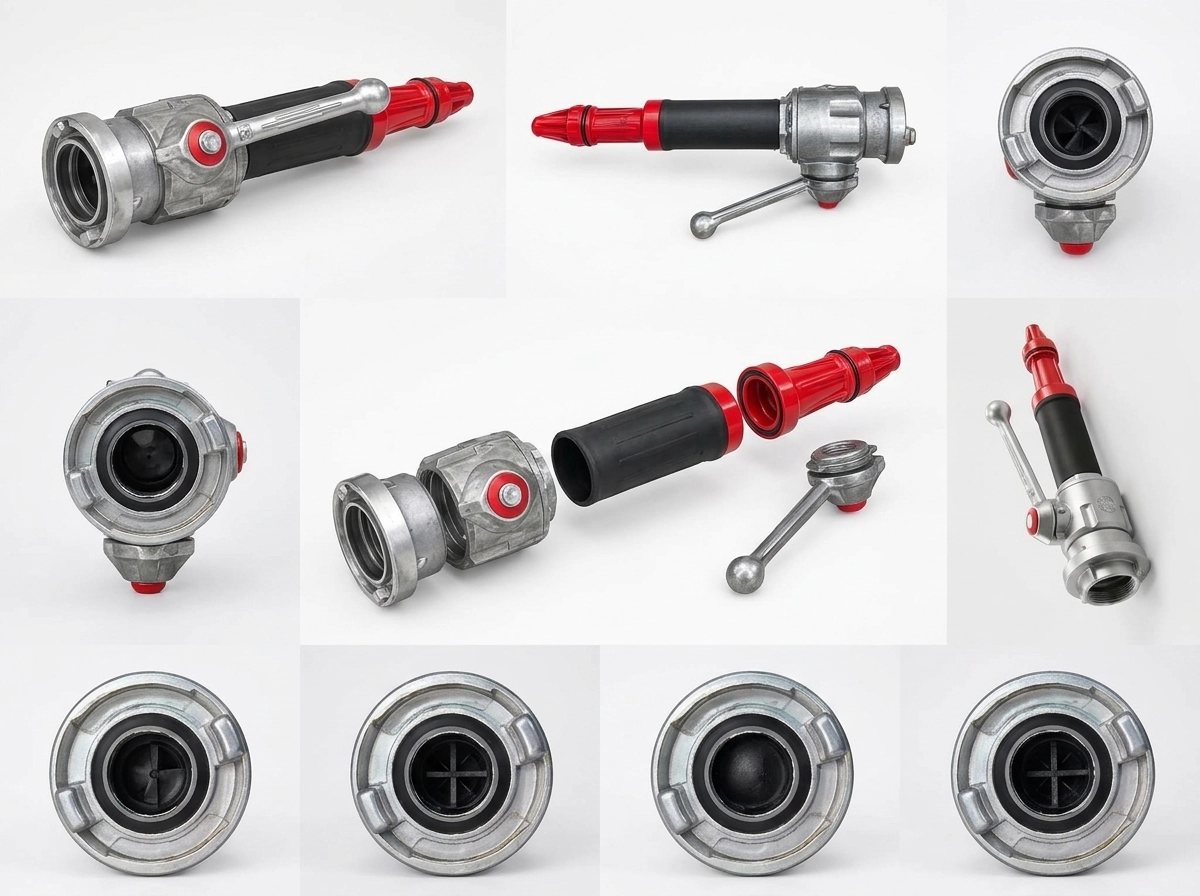

یکی از قسمت‌های مهم این مدل، هیدرانت ته نازل است که در قسمت انتهایی نازل قرار می‌گیرد.

هیدرانت ته نازل را نباید با هیدرانت‌های ایستاده یا شیرهای هیدرانت ساختمان اشتباه گرفت. در اینجا منظور، قطعه اتصال انتهای نازل است که برای ارتباط نازل با هیدرانت کوپلینگ سر شیلنگ آتش‌نشانی استفاده می‌شود.

ساختار اتصال به صورت ساده به شکل زیر است:

شیلنگ برزنتی آتش‌نشانی ← هیدرانت کوپلینگ سر شیلنگ ← هیدرانت ته نازل ← نازل فلزی سه حالته

بنابراین اگر قصد خرید یا تعویض این نازل را دارید، فقط توجه به ظاهر نازل کافی نیست و باید نوع و سایز اتصال هیدرانت ته نازل و کوپلینگ سر شیلنگ نیز با یکدیگر سازگار باشند.

در بازار تجهیزات آتش‌نشانی نیز هیدرانت ته نازلی به عنوان یکی از متعلقات مورد استفاده در مجموعه نازل و شیلنگ عرضه می‌شود.

اهرم روی نازل فلزی سه حالته چه کاربردی دارد؟

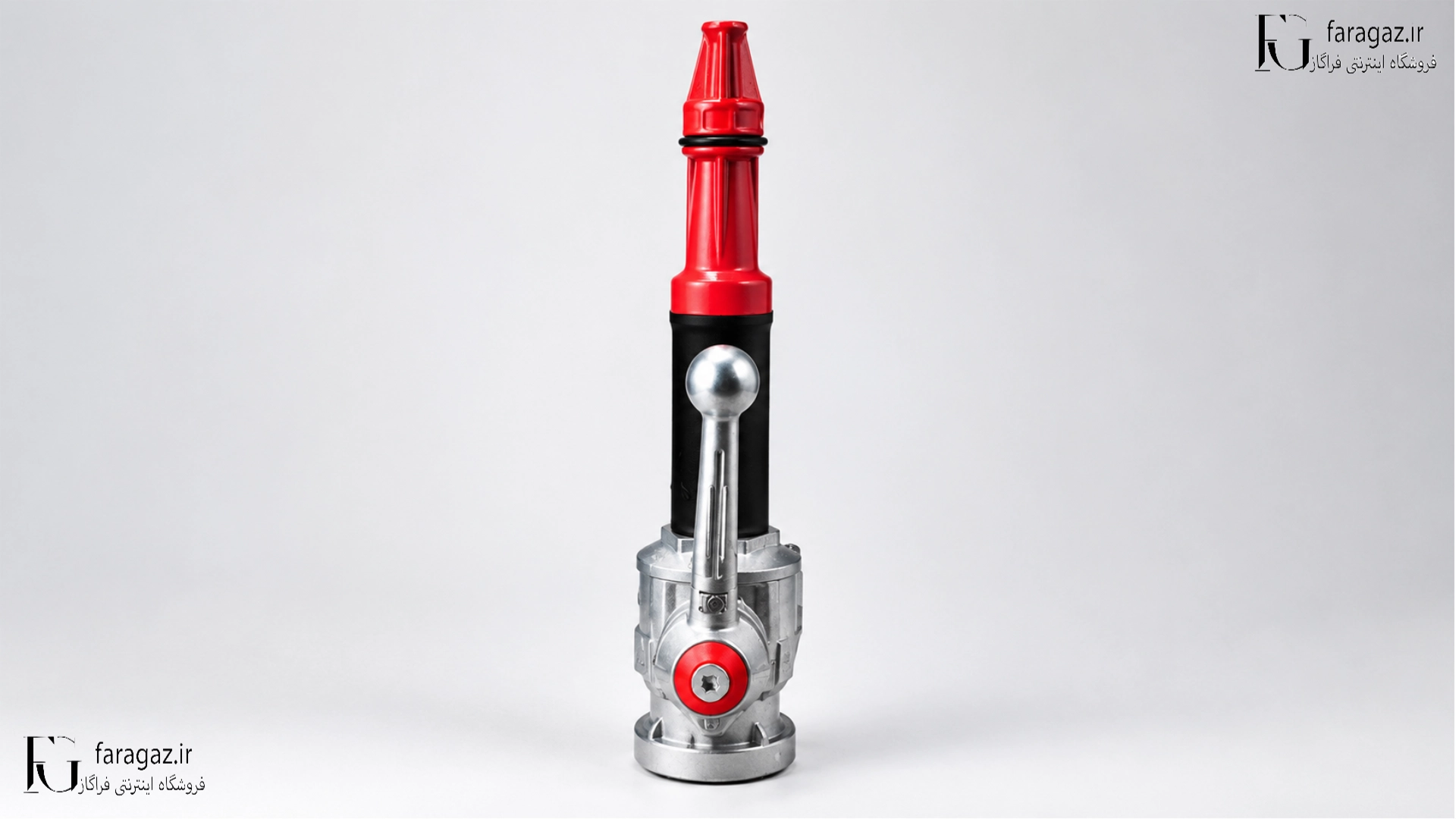

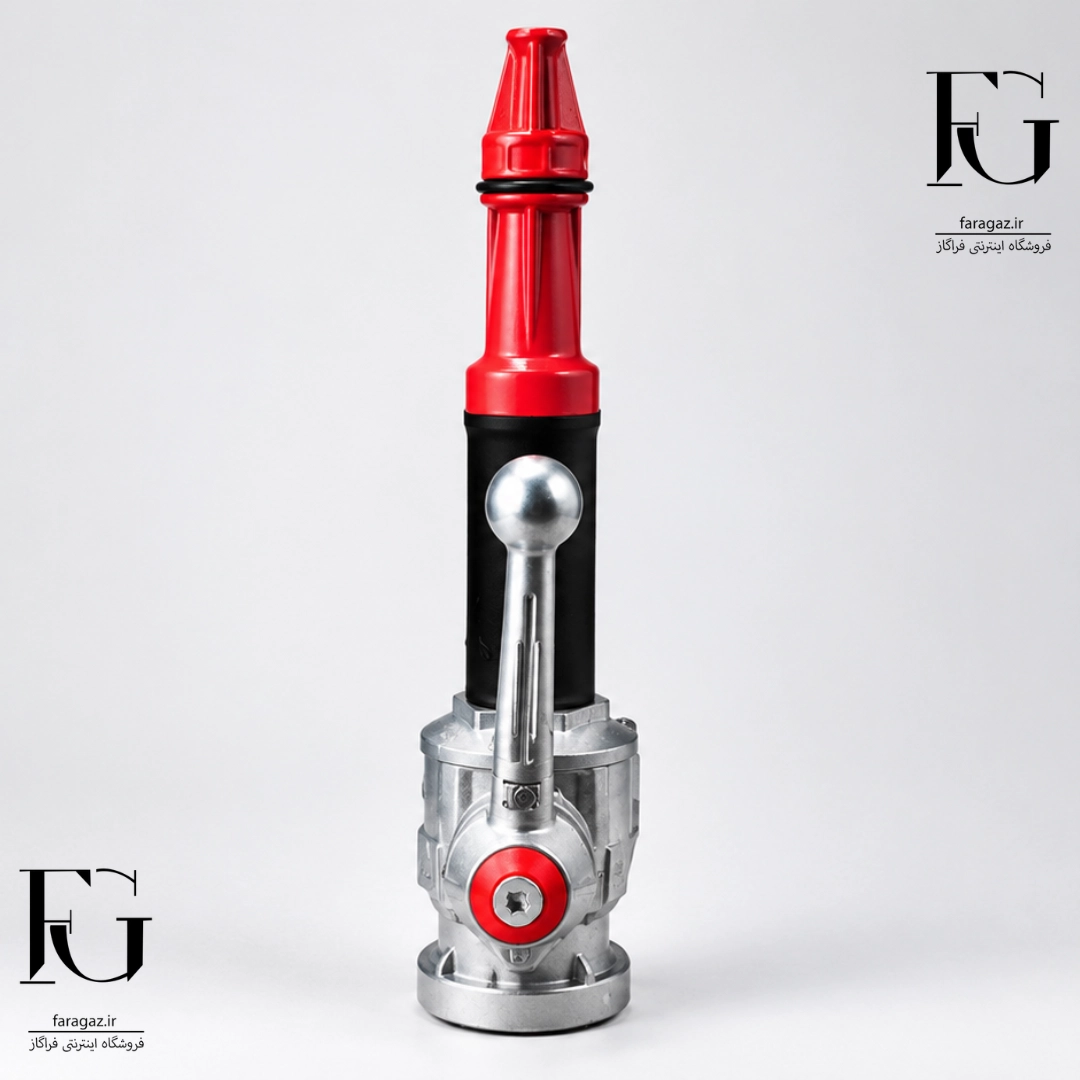

اهرم فلزی قرارگرفته روی بدنه نازل فلزی 3 حالته افق، یکی از اجزای اصلی کنترل نازل است.

کاربر با استفاده از این اهرم می‌تواند وضعیت عبور آب را کنترل کند. این موضوع در زمان استفاده از شیلنگ آتش‌نشانی اهمیت زیادی دارد، زیرا اپراتور باید بتواند جریان خروجی را بدون رها کردن نازل کنترل کند.

وجود اهرم در قسمت کناری همچنین باعث می‌شود کنترل نازل هنگام در دست گرفتن آن ساده‌تر باشد.

در هنگام استفاده، نازل باید به شکل محکم در دست قرار بگیرد و تغییر وضعیت جریان نیز با توجه به شرایط حریق و نوع عملیات انجام شود.

نازل فلزی افق چگونه به شیلنگ آتش‌نشانی متصل می‌شود؟

برای استفاده صحیح از نازل، اتصال آن باید با شیلنگ و کوپلینگ مربوطه سازگار باشد.

در این مدل، هیدرانت ته نازل در قسمت انتهایی نازل قرار دارد و به هیدرانت کوپلینگ سر شیلنگ برزنتی متصل می‌شود.

به همین دلیل هنگام خرید نازل فلزی افق باید فقط به عبارت «سه حالته» توجه نکنید. نوع اتصال و سایز اتصال نیز اهمیت دارد.

به عنوان مثال، در تجهیزات آتش‌نشانی انواع مختلفی از سیستم‌های اتصال مانند BS و STORZ استفاده می‌شود و نازل‌ها نیز بسته به طراحی خود می‌توانند برای سیستم‌های اتصال متفاوت تولید شوند.

بنابراین اگر قرار است نازل را برای یک شیلنگ یا مجموعه موجود خریداری کنید، بهتر است قبل از سفارش، سایز و نوع اتصال شیلنگ و هیدرانت کوپلینگ بررسی شود.

بدنه فلزی نازل فلزی افق چه مزیتی دارد؟

بدنه فلزی باعث می‌شود نازل از نظر ساختاری برای استفاده در تجهیزات آتش‌نشانی مناسب باشد و در مقایسه با برخی مدل‌های کاملاً پلاستیکی، ساختار مستحکم‌تری داشته باشد.

البته «فلزی بودن» به تنهایی به معنی یکسان بودن جنس تمام نازل‌های موجود در بازار نیست. نازل‌های فلزی آتش‌نشانی بسته به مدل و سازنده می‌توانند از آلیاژهای مختلف تولید شوند. برای همین در مورد نازل فلزی 3 حالته افق بهتر است جنس دقیق آلیاژ فقط زمانی در مشخصات محصول درج شود که اطلاعات سازنده یا دیتاشیت آن تأیید شده باشد.

در نمونه‌های فنی مشابه، استفاده از آلیاژ آلومینیوم برای بدنه نازل‌های آتش‌نشانی رایج است و تولیدکنندگان این خانواده از محصولات، سبکی و مقاومت در برابر خوردگی را از ویژگی‌های آن عنوان می‌کنند.

نازل فلزی 3 حالته افق در چه جاهایی استفاده می‌شود؟

کاربرد اصلی نازل فلزی 3 حالته افق در سیستم‌های شیلنگ آتش‌نشانی و تجهیزات اطفای حریق است.

از جمله موارد استفاده می‌توان به موارد زیر اشاره کرد:

• تجهیزات جعبه آتش‌نشانی
• سیستم‌های شیلنگ آتش‌نشانی
• ساختمان‌های مسکونی
• ساختمان‌های اداری و تجاری
• کارگاه‌ها و محیط‌های صنعتی
• مجموعه‌های مجهز به شیلنگ برزنتی آتش‌نشانی
• تجهیزات اطفای حریق که نیاز به نازل چندحالته دارند

البته نوع نازل باید متناسب با طراحی سیستم اطفای حریق، سایز شیلنگ، نوع کوپلینگ و الزامات پروژه انتخاب شود.

تفاوت نازل فلزی سه حالته با نازل ساده چیست؟

تفاوت اصلی در نحوه کنترل جریان و شکل خروج آب است.

در یک نازل ساده ممکن است کاربر فقط با یک شکل مشخص از خروج آب مواجه باشد، اما نازل سه حالته امکان انتخاب بین حالت‌های مختلف را فراهم می‌کند.

در نازل فلزی 3 حالته افق، کاربر می‌تواند بسته به شرایط:

• جریان را به شکل مستقیم و متمرکز خارج کند؛
• آب را به شکل اسپری مخروطی پخش کند؛
• یا جریان آب را از خود نازل قطع کند.

این قابلیت باعث می‌شود یک نازل بتواند برای شرایط متفاوت عملیات اطفای حریق مورد استفاده قرار گیرد.

هنگام خرید نازل فلزی 3 حالته افق به چه نکاتی توجه کنیم؟

قبل از خرید، چند مورد را حتماً بررسی کنید.

۱. نوع و سایز اتصال

مهم‌ترین موضوع، سازگاری اتصال نازل با شیلنگ و کوپلینگ موجود است. اگر اتصال نازل با هیدرانت کوپلینگ سر شیلنگ سازگار نباشد، صرفاً یکسان بودن ظاهر یا حتی سایز اسمی به معنی امکان اتصال صحیح نیست.

۲. نوع شیلنگ

مشخص کنید نازل قرار است به چه نوع شیلنگی متصل شود. در این محصول، اتصال با مجموعه هیدرانت کوپلینگ و شیلنگ برزنتی اهمیت ویژه‌ای دارد.

۳. سه حالت عملکردی

اطمینان حاصل کنید محصول واقعاً دارای سه وضعیت مورد نیاز شما یعنی جت، اسپری مخروطی و قطع جریان باشد.

۴. جنس بدنه

اگر نازل برای استفاده مداوم در سیستم آتش‌نشانی خریداری می‌شود، جنس و کیفیت ساخت بدنه، کیفیت قطعات داخلی و کیفیت اتصالات اهمیت دارد.

۵. فشار کاری و فشار آزمون

فشار کاری و فشار آزمون باید از مشخصات همان مدل و همان سازنده بررسی شود. نمی‌توان عدد فشار یک نازل مشابه را به محصول دیگری نسبت داد.

برای نمونه، در کاتالوگ برخی نازل‌های فلزی سه‌حالته، فشار کاری ۱۶ بار و فشار آزمون ۲۴ بار اعلام شده است؛ اما این اعداد مربوط به همان مدل مشخص هستند و نباید بدون تأیید سازنده برای نازل افق استفاده شوند.

۶. استاندارد و تأییدیه

اگر پروژه شما نیاز به استاندارد یا تأییدیه مشخصی دارد، حتماً مدرک مربوط به همان محصول و مدل را بررسی کنید. وجود یک استاندارد برای خانواده‌ای از نازل‌ها به معنی تأیید خودکار تمام محصولات بازار نیست.

نگهداری صحیح از نازل فلزی 3 حالته

برای اینکه نازل در زمان نیاز عملکرد مناسبی داشته باشد، فقط خرید نازل فلزی 3 حالته افق کافی نیست و نگهداری آن نیز اهمیت دارد.

بعد از استفاده، قسمت‌های خارجی نازل باید از آلودگی، گل‌ولای و مواد باقی‌مانده پاک شود. همچنین محل اتصال و اجزای مربوط به آب‌بندی باید بررسی شوند تا آلودگی یا آسیب فیزیکی باعث اختلال در اتصال یا نشتی نشود.

اهرم و مکانیزم تغییر وضعیت نیز باید به صورت دوره‌ای بررسی شوند. اگر اهرم به سختی حرکت می‌کند، حالت‌های جت و اسپری به درستی تغییر نمی‌کنند یا در محل اتصال نشتی مشاهده می‌شود، بهتر است قبل از استفاده مجدد، وضعیت نازل بررسی و عیب آن برطرف شود.

همچنین بهتر است نازل فلزی 3 حالته افق بدون دلیل روی زمین پرتاب نشود و هنگام نگهداری، از ضربه شدید به قسمت‌های فلزی و مکانیزم کنترل جلوگیری شود.

آیا نازل فلزی سه حالته افق برای شیلنگ برزنتی مناسب است؟

بله، در صورتی که هیدرانت ته نازل و هیدرانت کوپلینگ سر شیلنگ از نظر نوع و سایز با یکدیگر سازگار باشند.

در این مجموعه، اتصال به این شکل انجام می‌شود:

شیلنگ برزنتی → هیدرانت کوپلینگ سر شیلنگ → هیدرانت ته نازل → نازل فلزی سه حالته

بنابراین هنگام خرید، بهتر است نازل فلزی 3 حالته افق را به صورت یک قطعه جدا از سیستم اتصال در نظر نگیرید و سازگاری مجموعه را بررسی کنید.

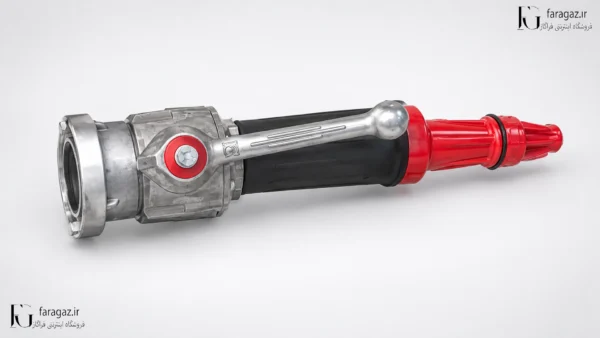

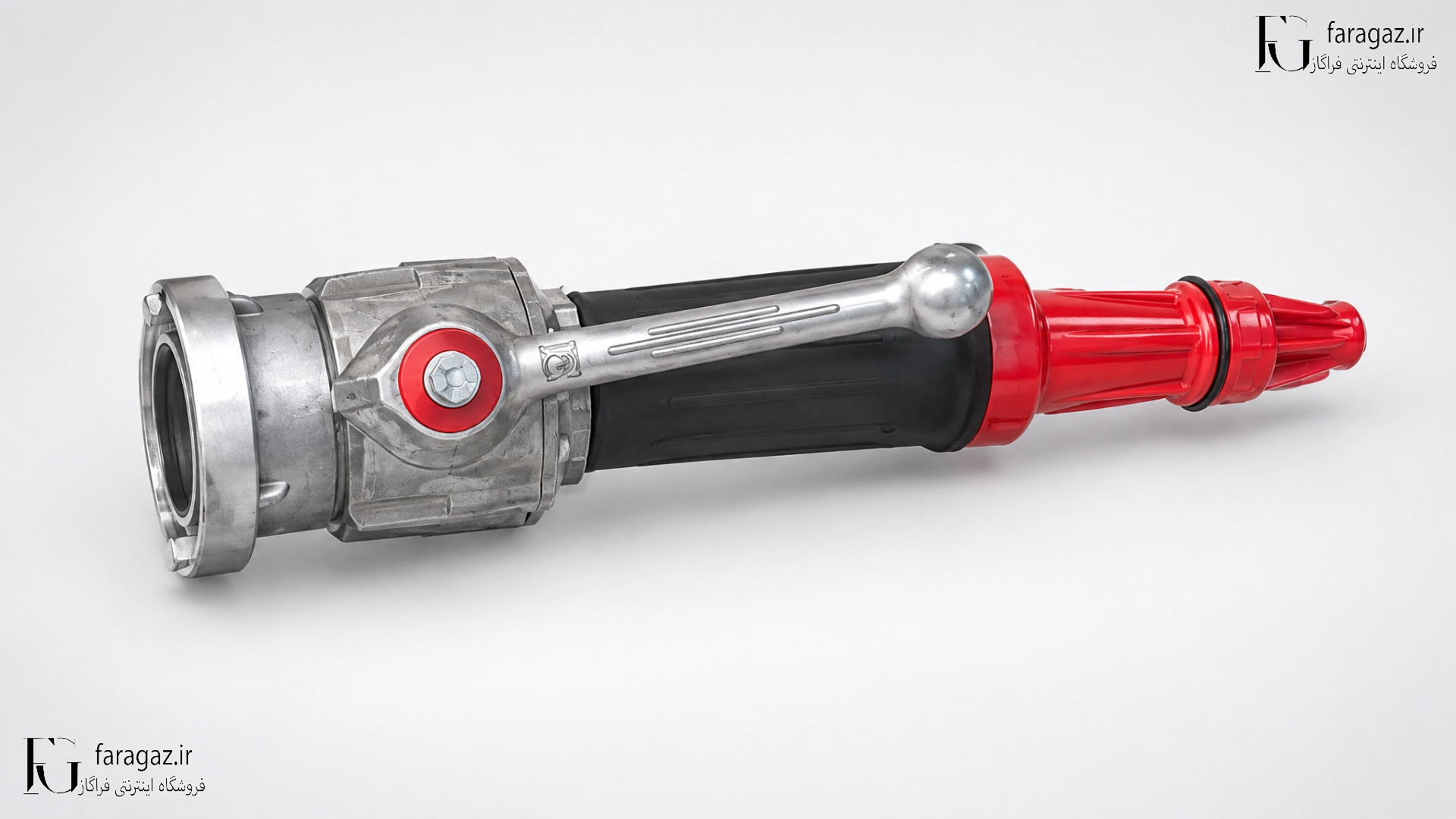

مشخصات نازل فلزی 3 حالته افق

چرا نازل فلزی 3 حالته افق؟

نازل فلزی سه حالته افق برای مجموعه‌هایی مناسب است که به یک نازل آتش‌نشانی با قابلیت کنترل جریان و تغییر الگوی خروج آب نیاز دارند. وجود سه حالت جت، اسپری مخروطی و قطع جریان باعث می‌شود کاربر بتواند شکل خروج آب را متناسب با شرایط عملیات تغییر دهد.

از طرف دیگر، وجود اهرم کنترلی استفاده از نازل را برای کنترل جریان ساده‌تر می‌کند و هیدرانت ته نازل امکان اتصال آن را به هیدرانت کوپلینگ سر شیلنگ برزنتی فراهم می‌کند.

اگر در حال تجهیز جعبه آتش‌نشانی، تکمیل مجموعه شیلنگ برزنتی یا تعویض نازل یک سیستم موجود هستید، مهم‌ترین نکته این است که علاوه بر انتخاب نازل فلزی افق، نوع و سایز اتصال آن را نیز با شیلنگ و کوپلینگ موجود تطبیق دهید.

برای اطلاع از قیمت نازل فلزی 3 حالته افق، موجودی و انتخاب اتصال مناسب می‌توانید با کارشناسان فراگاز تماس بگیرید تا قبل از خرید، مشخصات مورد نیاز مجموعه شما بررسی شود.
