شیر سیامی چیست؟ بررسی کاربرد، نحوه عملکرد و مشخصات شیر سیامی آتش نشانی

اگر برای شما سؤال است که شیر سیامی چیست، باید بدانید این قطعه یکی از اتصالات مورد استفاده در شبکه ثابت اطفای حریق است که برای انتقال آب از تجهیزات آتش‌نشانی به شبکه لوله‌کشی ساختمان به کار می‌رود. ساختار شیر سیامی به‌گونه‌ای است که آب می‌تواند از ورودی‌های آن وارد شده و از مسیر مشترک به شبکه اطفای حریق منتقل شود.

در مدل شیر سیامی افق، دو ورودی ½2 اینچی روی بدنه قرار دارد. برای استفاده از این ورودی‌ها، هیدرانت روی شیر سیامی قرار می‌گیرد و کوپلینگ موجود در انتهای شیلنگ آتش‌نشانی به هیدرانت متصل می‌شود. در نتیجه، آب از طریق شیلنگ وارد شیر سیامی شده و سپس به شبکه اطفای حریق انتقال پیدا می‌کند.

روی بدنه این مدل عبارت PN16 نیز درج شده است که نشان‌دهنده رده فشار نامی درج‌شده برای محصول است.

شیر سیامی چیست و چه کاربردی دارد؟

در پاسخ ساده به اینکه شیر سیامی چیست، می‌توان گفت شیر سیامی یک نقطه اتصال برای ورود آب از تجهیزات آتش‌نشانی به شبکه ثابت اطفای حریق ساختمان است.

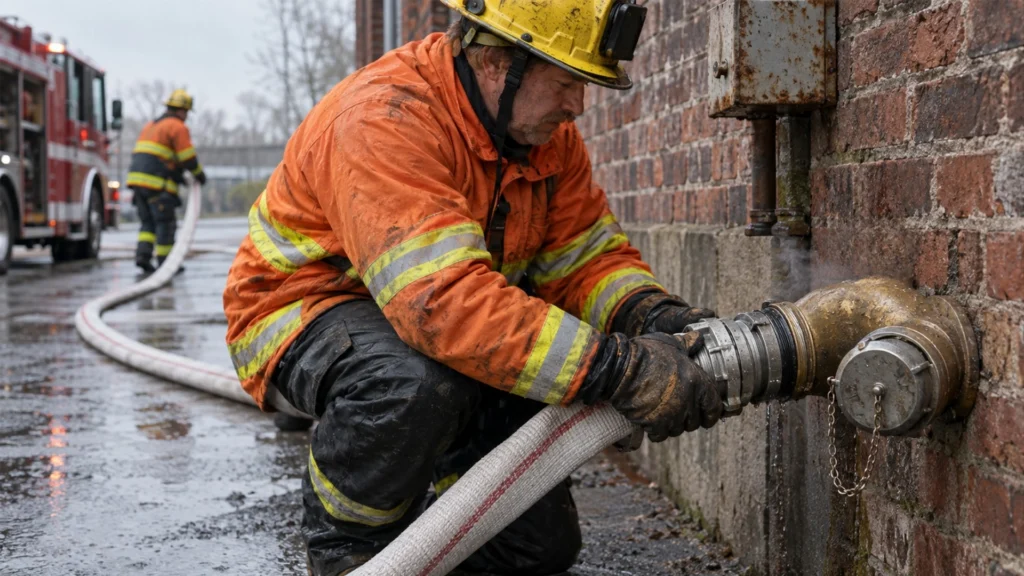

هنگام عملیات آتش‌نشانی، شیلنگ به ورودی شیر سیامی متصل می‌شود و آب از این مسیر وارد لوله‌کشی شبکه آتش‌نشانی می‌شود. بنابراین وظیفه اصلی شیر سیامی، ایجاد مسیر انتقال آب به شبکه است؛ این قطعه خودش منبع ذخیره آب محسوب نمی‌شود.

ساختار دو ورودی شیر سیامی باعث می‌شود امکان استفاده از دو مسیر ورود آب فراهم باشد. تعداد ورودی‌های موردنیاز و نحوه طراحی اتصال در یک پروژه باید بر اساس طراحی سیستم و الزامات همان پروژه تعیین شود.

نحوه کارکرد شیر سیامی چیست؟

برای درک بهتر عملکرد این قطعه، کافی است مسیر حرکت آب را دنبال کنیم تا متوجه شوید نحوه کارکرد شیر سیامی چیست.

آب ابتدا از شیلنگ آتش‌نشانی وارد مسیر اتصال می‌شود. کوپلینگ موجود در انتهای شیلنگ به هیدرانت متصل است و هیدرانت روی ورودی شیر سیامی قرار دارد. پس از برقراری اتصال، آب وارد بدنه شیر سیامی شده و از مسیر داخلی آن به خروجی مشترک و سپس شبکه اطفای حریق می‌رسد.

مسیر انتقال آب در این مجموعه به شکل زیر است:

شیلنگ آتش‌نشانی → کوپلینگ افق → هیدرانت افق → شیر سیامی افق → شبکه اطفای حریق

بنابراین هرکدام از این قطعات وظیفه مشخصی در ایجاد مسیر انتقال آب دارند و نباید عملکرد آن‌ها را یکسان در نظر گرفت.

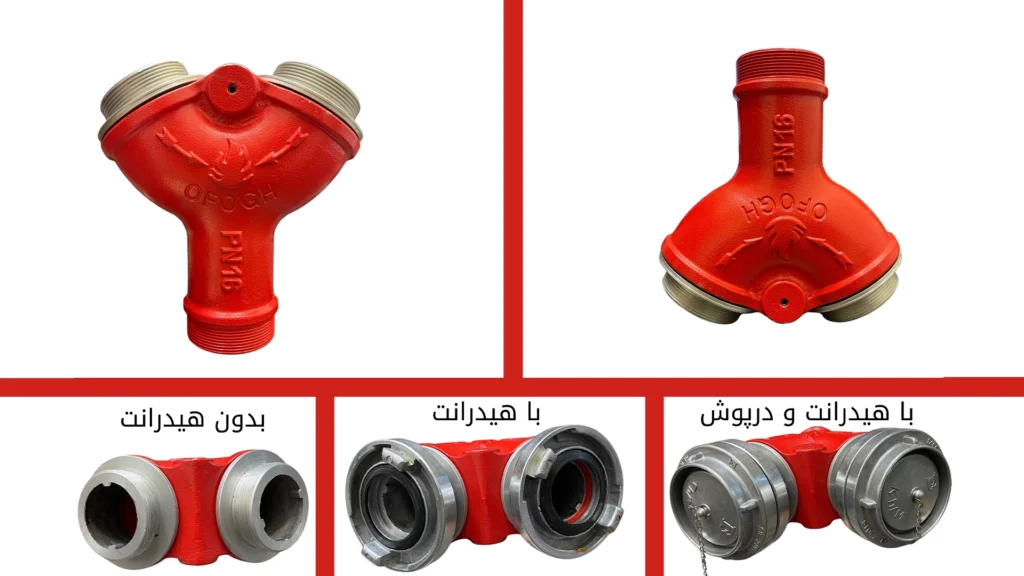

اجزای شیر سیامی چیست ؟

شناخت اجزای شیر سیامی کمک می‌کند هنگام خرید یا اجرای سیستم، تفاوت میان خود شیر و اتصالات متصل به آن را بهتر درک کنید.

بدنه شیر سیامی

بدنه، بخش اصلی مجموعه است و مسیرهای ورودی را به مسیر مشترک خروجی متصل می‌کند. آب پس از ورود از ورودی‌های شیر، از مسیر داخلی بدنه عبور کرده و به سمت شبکه اطفای حریق هدایت می‌شود.

استحکام و کیفیت ساخت بدنه اهمیت زیادی دارد، زیرا این قطعه در مسیر انتقال آب سیستم آتش‌نشانی قرار می‌گیرد.

ورودی‌های شیر سیامی

مدل مورد بررسی دارای دو ورودی ½2 اینچی است. این ورودی‌ها برای اتصال تجهیزات مورد استفاده جهت انتقال آب از شیلنگ آتش‌نشانی به شیر سیامی در نظر گرفته شده‌اند.

در سیستم‌های دارای چند ورودی، وجود مکانیزم‌های مناسب برای جلوگیری از برگشت جریان و استفاده از اتصالات سازگار با سیستم اهمیت دارد. در استانداردهای FDC نیز برای مجموعه‌های چندورودی، الزامات مشخصی برای کلاپر و اتصالات وجود دارد.

هیدرانت

هیدرانت افق روی ورودی شیر سیامی قرار می‌گیرد و محل اتصال شیلنگ آتش‌نشانی را فراهم می‌کند.

در واقع، هیدرانت بخشی از مسیر اتصال شیلنگ به شیر سیامی است. شیلنگ مستقیماً به بدنه شیر سیامی متصل نمی‌شود؛ بلکه کوپلینگ انتهای شیلنگ به هیدرانت متصل می‌شود.

کوپلینگ

کوپلینگ افق در انتهای شیلنگ آتش‌نشانی قرار دارد و برای اتصال شیلنگ به هیدرانت استفاده می‌شود.

زمانی که کوپلینگ به هیدرانت متصل می‌شود، مسیر عبور آب از شیلنگ به شیر سیامی برقرار خواهد شد.

درپوش

درپوش افق برای پوشاندن اتصال در زمان عدم استفاده از مسیر شیلنگ به کار می‌رود. درپوش باعث می‌شود دهانه اتصال پوشیده بماند و از ورود آلودگی و عوامل خارجی به محل اتصال جلوگیری شود.

در استانداردهای FDC نیز استفاده از پلاگ یا کپ مناسب و قابل باز شدن برای اتصال آتش‌نشانی مورد توجه قرار گرفته است.

نحوه اتصال شیلنگ آتش نشانی به شیر سیامی چیست ؟

یکی از مهم‌ترین نکات درباره شیر سیامی چیست، شناخت نحوه اتصال آن به شیلنگ آتش‌نشانی است.

در مدل شیر سیامی افق، ورودی‌های اتصال ½2 اینچ هستند. هیدرانت روی ورودی شیر سیامی قرار می‌گیرد و شیلنگ آتش‌نشانی از طریق کوپلینگ به این هیدرانت متصل می‌شود.

پس از اتصال کوپلینگ به هیدرانت، آب از داخل شیلنگ عبور کرده و وارد شیر سیامی می‌شود. سپس آب از مسیر داخلی شیر به سمت شبکه ثابت اطفای حریق هدایت می‌شود.

به همین دلیل هنگام تهیه این تجهیزات باید به سازگاری میان سایز و نوع اتصال شیلنگ، کوپلینگ، هیدرانت و ورودی شیر سیامی توجه شود. صرف مشابه بودن اندازه اسمی دو قطعه، بدون بررسی نوع اتصال، برای اطمینان از سازگاری کافی نیست.

تفاوت هیدرانت و کوپلینگ با شیر سیامی چیست چیست؟

شیر سیامی، هیدرانت و کوپلینگ سه قطعه متفاوت هستند که در این مجموعه در کنار یکدیگر برای ایجاد مسیر انتقال آب استفاده می‌شوند.

شیر سیامی: مسیر ورود آب به شبکه ثابت اطفای حریق را فراهم می‌کند.

هیدرانت: روی ورودی شیر سیامی قرار می‌گیرد و محل اتصال شیلنگ را ایجاد می‌کند.

کوپلینگ: در انتهای شیلنگ قرار دارد و شیلنگ را به هیدرانت متصل می‌کند.

درپوش: محل اتصال را در زمان عدم استفاده می‌پوشاند.

در نتیجه مسیر اتصال به‌صورت زیر شکل می‌گیرد:

شیلنگ آتش‌نشانی → کوپلینگ → هیدرانت → شیر سیامی → شبکه اطفای حریق

شناخت این تفاوت برای خرید تجهیزات آتش‌نشانی اهمیت دارد، زیرا هرکدام از این قطعات وظیفه متفاوتی دارند و باید از نظر نوع و سایز اتصال با یکدیگر سازگار باشند.

شیر سیامی در چه سیستم‌هایی استفاده می‌شود؟

کاربرد شیر سیامی به یک نوع شبکه محدود نیست. این اتصال می‌تواند در سیستم‌هایی که برای ورود آب از تجهیزات آتش‌نشانی به شبکه ثابت طراحی شده‌اند مورد استفاده قرار گیرد.

شیر سیامی در شبکه رایزر و استندپایپ

در ساختمان‌های دارای رایزر یا استندپایپ آتش‌نشانی، اتصال مربوط به آتش‌نشانی می‌تواند برای ورود آب به شبکه مورد استفاده قرار گیرد.

در زمان عملیات، آب از طریق شیلنگ وارد شیر سیامی شده و پس از عبور از مسیر اتصال، به شبکه لوله‌کشی منتقل می‌شود.

شیر سیامی در سیستم اسپرینکلر

در برخی سیستم‌های اسپرینکلر نیز اتصال آتش‌نشانی برای ورود آب از بیرون ساختمان به شبکه در نظر گرفته می‌شود.

نوع اتصال و نحوه ارتباط آن با سیستم باید مطابق طراحی همان شبکه و الزامات پروژه باشد. بنابراین نمی‌توان یک نوع شیر سیامی یا یک آرایش اتصال را بدون بررسی طراحی، برای تمام پروژه‌ها مناسب دانست.

تفاوت FDC با شیر سیامی چیست ؟

در مطالب فنی ممکن است در کنار عبارت شیر سیامی، اصطلاح FDC یا Fire Department Connection را نیز ببینید.

FDC به‌طور کلی به اتصال مورد استفاده برای ارتباط تجهیزات آتش‌نشانی با سیستم ثابت حفاظت در برابر حریق گفته می‌شود. شیر سیامی یکی از شکل‌های رایج این نوع اتصال است؛ بنابراین بهتر است این دو اصطلاح را کاملاً مترادف ندانیم.

در منابع NFPA، FDCها با الزامات مشخصی برای تعداد ورودی‌ها، نوع اتصالات، کپ یا پلاگ و ارتباط با سیستم لوله‌کشی تعریف شده‌اند. همچنین سایز و تعداد ورودی‌ها می‌تواند به نیاز سیستم و شرایط پروژه وابسته باشد.

مشخصات شیر سیامی چیست ؟

محصول مورد بررسی در این صفحه شیر سیامی افق است. مشخصاتی که برای این مدل در اختیار داریم عبارت‌اند از:

شما میتوانید از سایر محصولات افق مانند نازل ۳ حالته افق و نازل ۳ حالته فلزی افق نیز دیدن کنید

معنا PN16 در شیر سیامی چیست؟

معنا PN16 در شیر سیامی چیست ؟ عبارت PN16 که روی بدنه این محصول درج شده، یک مشخصه مربوط به رده فشار نامی قطعه است.

با این حال، PN16 را نباید با تأییدیه‌هایی مانند UL یا FM یکسان دانست. فشار نامی و تأییدیه محصول دو موضوع متفاوت هستند و داشتن یکی به‌تنهایی اثبات‌کننده دیگری نیست.

اگر پروژه به محصول دارای تأییدیه مشخصی نیاز دارد، باید مدارک معتبر مربوط به همان مدل و سازنده بررسی شود.

هنگام خرید شیر سیامی به چه نکاتی توجه کنیم؟

نکات مهم برای خرید شیر سیامی چیست؟ برای خرید شیر سیامی بهتر است انتخاب محصول فقط بر اساس شکل ظاهری یا قیمت انجام نشود. چند مشخصه مهم باید با نیاز پروژه مطابقت داشته باشد.

سایز ورودی

در این مدل، ورودی‌ها ½2 اینچ هستند. تجهیزات متصل‌شونده نیز باید با این سایز و نوع اتصال سازگار باشند.

سازگاری اتصالات

هیدرانت، کوپلینگ و شیلنگ باید به شکلی انتخاب شوند که اتصال صحیح میان آن‌ها برقرار شود. این موضوع به‌خصوص در تجهیزات آتش‌نشانی اهمیت دارد، زیرا اتصال ناسازگار می‌تواند مانع استفاده صحیح از مسیر انتقال آب شود.

فشار نامی

فشار نامی محصول باید با شرایط طراحی شبکه و الزامات پروژه هماهنگ باشد. در این مدل عبارت PN16 روی بدنه درج شده است.

کیفیت ساخت

کیفیت بدنه و اتصالات را باید جدی گرفت، زیرا شیر سیامی در مسیر انتقال آب شبکه اطفای حریق قرار دارد و عملکرد صحیح آن در زمان حادثه اهمیت دارد.

دسترسی به محل نصب

اتصال آتش‌نشانی باید در محلی قرار داشته باشد که در زمان حادثه امکان دسترسی و اتصال شیلنگ به آن وجود داشته باشد. در ضوابط FDC نیز قابل دسترس و قابل تشخیص بودن اتصال مورد توجه قرار گرفته است.

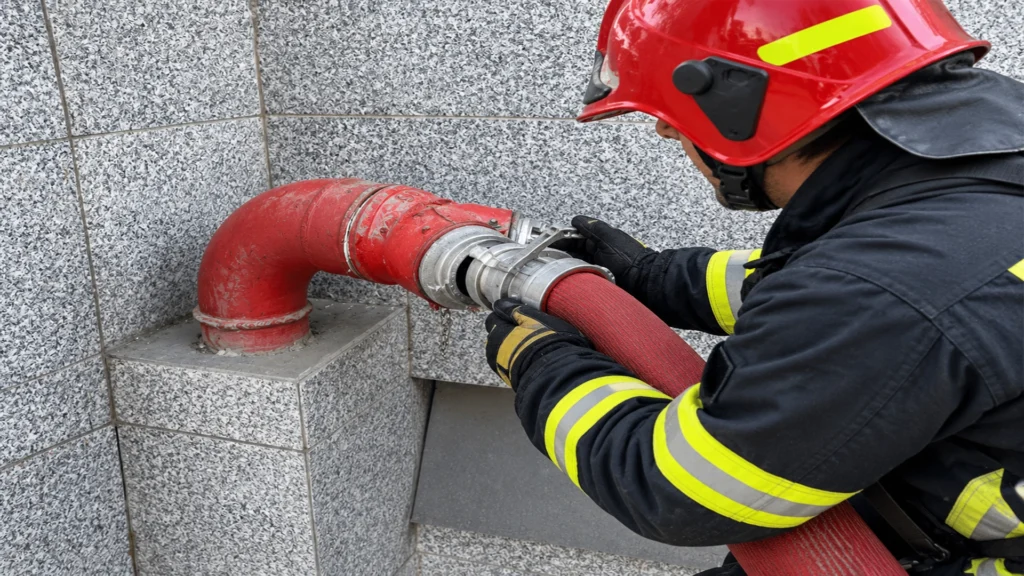

چرا انتخاب درست شیر سیامی اهمیت دارد؟

شیر سیامی در ظاهر یک اتصال نسبتاً ساده است، اما در عمل بخشی از مسیر ورود آب به شبکه اطفای حریق محسوب می‌شود. به همین دلیل انتخاب آن باید بر اساس مشخصات فنی، سایز ورودی، نوع اتصال و نیاز شبکه انجام شود.

از طرف دیگر، انتخاب شیر به‌تنهایی کافی نیست. هیدرانت، کوپلینگ و شیلنگ نیز باید با یکدیگر سازگار باشند تا مسیر انتقال آب از تجهیزات آتش‌نشانی تا شبکه ساختمان به‌درستی شکل بگیرد.

اگر برای یک پروژه مشخص قصد خرید دارید، بهتر است پیش از انتخاب، مشخصات اتصال موجود در پروژه و نیاز شبکه را با مشخصات محصول تطبیق دهید.

سوالات متداول درباره شیر سیامی چیست ؟

شیر سیامی چیست؟

شیر سیامی یک اتصال آتش‌نشانی است که برای ورود آب از تجهیزات آتش‌نشانی به شبکه ثابت اطفای حریق ساختمان استفاده می‌شود. این قطعه در مدل مورد بررسی دارای دو ورودی ½2 اینچی است.

شیر سیامی چه کاربردی دارد؟

شیر سیامی برای ایجاد مسیر انتقال آب از شیلنگ آتش‌نشانی به شبکه اطفای حریق استفاده می‌شود. آب پس از ورود به شیر سیامی از مسیر مشترک آن به شبکه منتقل می‌شود.

شیر سیامی افق چند ورودی دارد؟

مدل مورد بررسی دارای دو ورودی ½2 اینچی است.

نحوه اتصال شیلنگ آتش نشانی به شیر سیامی چیست؟

کوپلینگ موجود در انتهای شیلنگ به هیدرانت متصل می‌شود. هیدرانت روی ورودی شیر سیامی قرار دارد و از این طریق آب از شیلنگ وارد شیر سیامی و سپس شبکه اطفای حریق می‌شود.

تفاوت هیدرانت با شیر سیامی چیست؟

هیدرانت محل اتصال شیلنگ است و روی ورودی شیر سیامی قرار می‌گیرد؛ درحالی‌که شیر سیامی مسیر ورود آب به شبکه اطفای حریق را فراهم می‌کند.

نقش کوپلینگ در انتقال اب در شیر سیامی چیست؟

کوپلینگ در انتهای شیلنگ آتش‌نشانی قرار می‌گیرد و برای اتصال شیلنگ به هیدرانت استفاده می‌شود.

درپوش شیر سیامی چه کاربردی دارد؟

درپوش برای پوشاندن محل اتصال در زمان عدم استفاده از شیلنگ به کار می‌رود و از دهانه اتصال در برابر ورود آلودگی و عوامل خارجی محافظت می‌کند.

PN16 روی شیر سیامی به چه معناست؟

PN16 یک مشخصه مربوط به رده فشار نامی درج‌شده روی بدنه محصول است و نباید آن را به‌عنوان تأییدیه‌ای مانند UL یا FM در نظر گرفت.

آیا هر شیر سیامی برای هر پروژه‌ای مناسب است؟

خیر. سایز ورودی، نوع اتصال، فشار موردنیاز، طراحی شبکه و الزامات پروژه باید با مشخصات محصول مطابقت داشته باشد. به همین دلیل پیش از خرید، مشخصات فنی شیر و تجهیزات متصل‌شونده باید بررسی شود.
