کوپلینگ آتشنشانی چیست ؟وقتی حرف از تجهیزات اطفای حریق میشود، بیشتر ذهنها سراغ کپسول آتشخاموشکننده یا جعبهٔ هوزریل میرود؛ اما یک قطعهٔ کوچک و حیاتی وجود دارد که بدون آن، کل زنجیرهٔ اطفای حریق از کار میافتد: کوپلینگ آتشنشانی. این قطعه ساده، حلقهٔ اتصال میان منبع آب، شیر هیدرانت، شیلنگ و نازل پاشش است و در لحظهٔ حریق، سرعت عمل تیم اطفاء را تضمین میکند.
در این مقاله به زبان ساده و با نگاه کاربردی توضیح میدهیم کوپلینگ آتشنشانی چیست، چطور کار میکند، چه انواع و سایزهایی دارد، از چه جنسی ساخته میشود و چه نکاتی را قبل از خرید باید در نظر بگیرید. اگر مسئول HSE، نصاب تجهیزات ایمنی یا صاحب ساختمان هستید، این راهنما برای شما نوشته شده است.
کوپلینگ آتش نشانی چیست و چه کاربردی دارد؟
کوپلینگ آتشنشانی چیست ؟ کوپلینگ آتشنشانی یک اتصال سریع (Quick Coupling) است که برای وصل کردن دو سر شیلنگ برزنتی آتشنشانی به یکدیگر، یا اتصال شیلنگ به شیر هیدرانت، قرقرهٔ دیواری (هوزریل) و نازل پاشش آب استفاده میشود.
وجه تمایز اصلی کوپلینگ با اتصالات پیچی، سرعت اتصال است: در چند ثانیه و بدون هیچ ابزاری، دو قطعه به هم قفل میشوند. در شرایط اضطراری آتشسوزی که هر ثانیه اهمیت دارد، همین ویژگی باعث میشود کوپلینگ به قطعهای استاندارد و ضروری در تمام سیستمهای اطفای حریق تبدیل شود.
در استانداردهای آتشنشانی، این نوع اتصال با نام گوارزیک (Guillemin) شناخته میشود؛ سیستمی که در آن قفلشدن اتصال با چرخش حدود یکچهارم دور انجام میگیرد. به همین دلیل برخی فروشندگان از عبارت «کوپلینگ گوارزیک» یا «اتصال چفتشونده» هم استفاده میکنند که هر دو به یک محصول اشاره دارند.
برای استعلام قیمت و خرید کوپلینگ افق، همین حالا از طریق سایت فراگاز اقدام کنید.و همچنین میتوانید تمامی محصولات برند افق مانند شیر سیامی ،درپوش افق و هیدرانت افق را نیز میتوانید خریداری کنید
کوپلینگ آتشنشانی چطور کار میکند؟
مکانیزم کوپلینگ ساده اما هوشمندانه است. هر کوپلینگ همیشه به صورت جفت عرضه میشود:
- نیمهٔ نر (Male): روی بدنهٔ آن دو زبانهٔ بیرونی قرار دارد.
- نیمهٔ ماده (Female): داخل دهانهٔ آن دو شیار قفلشونده و یک واشر لاستیکی تعبیه شده است.
مراحل اتصال کوپلینگ آتشنشانی چیست:
- زبانههای نیمهٔ نر داخل دهانهٔ نیمهٔ ماده قرار میگیرند.
- یکی از قطعات حدود ۹۰ درجه (یکچهارم دور) میچرخد.
- زبانهها در شیارها قفل میشوند و واشر لاستیکی، محل اتصال را کاملاً آببندی میکند.
- برای جداسازی، چرخش در جهت معکوس انجام میشود.
نکتهٔ فنی مهم این است که این قفل دورانی، تحت فشار آب بالا هم باز نمیشود؛ فشار داخل شیلنگ در واقع قطعات را محکمتر به هم میفشارد. این همان ویژگیای است که کوپلینگ را برای شبکههای هیدرانت با فشار ۸ تا ۱۲ بار قابل اتکا میکند.
اجزای کوپلینگ آتشنشانی چیست؛ هر قطعه چه نقشی دارد؟
کوپلینگ آتشنشانی چیست ؟ شناخت اجزا هم برای انتخاب درست و هم برای بازرسی دورهای ضروری است:
- دنبالهٔ پلهای (Hose Tail): بخش انتهایی پلهدار و شیاردار که داخل جدار برزنتی میرود و با بست فلزی یا سیم مهار میشود. پلههای این دنباله جلوی بیرونپریدن شیلنگ را میگیرند.
- بدنهٔ اصلی: حلقهٔ فلزی ضخیم که استحکام مکانیکی اتصال را تأمین میکند.
- زبانههای قفلشونده: برجستگیهای دو طرف بدنه که در شیار نیمهٔ مقابل جا میافتند.
- واشر آببندی (Gasket): حلقهٔ لاستیکی معمولاً از جنس NBR که با فشردن میان دو سطح، از نشت آب جلوگیری میکند.
جنس کوپلینگ آتشنشانی چیست؟آلومینیو یا برنج
کوپلینگ آلومینیومی
- رایجترین و پرفروشترین نوع در ایران
- وزن کم: حمل شیلنگهای طولانی را برای تیم اطفاء آسان میکند
- مقاوم در برابر زنگزدگی: مناسب محیطهای مرطوب و نگهداری بلندمدت
- قیمت مناسبتر نسبت به برنج
- نقطهٔ ضعف: در ضربههای شدید احتمال ترکخوردگی بدنهٔ ریختگی وجود دارد
کوپلینگ برنجی
- بسیار مقاومتر در برابر ضربه، سایش و خوردگی شیمیایی
- عمر مفید طولانیتر؛ انتخاب اصلی تأسیسات صنعتی، پالایشگاهها و کشتیها
- سنگینتر و گرانتر از نوع آلومینیومی
توصیهٔ کارشناسی: برای ساختمانهای مسکونی، اداری و تجاری که هوزریل با برزنتی دارند، کوپلینگ آلومینیومی ریختگی مرغوب انتخاب اقتصادی و استاندارد است. برای محیطهای صنعتی با استفادهٔ مداوم و شرایط سخت، سرمایهگذاری روی برنج توجیه دارد.
سایزهای کوپلینگ آتشنشانی و کاربرد هر کدام
کوپلینگها بر اساس قطر شیلنگی که به آن وصل میشوند دستهبندی میشوند:
| سایز (اینچ) | کاربرد رایج |
|---|---|
| ۱ | شیلنگهای سبک، کابین خودروهای آتشنشانی، خطوط کوچک |
| ۱/۵ | پرکاربردترین سایز؛ جعبههای هوزریل ساختمانهای مسکونی و اداری |
| ۲ | ساختمانهای بزرگ، مراکز تجاری، کارگاهها |
| ۲/۵ | خطوط اطفای صنعتی و هیدرانتهای فشار قوی |
| ۳ | خطوط اطفای سنگین و صنایع |
| ۴ | خطوط تغذیهٔ اصلی و اتصالات هیدرانت واگنی |
نکتهٔ حیاتی دربارهٔ تطبیق سایز کوپلینگ آتشنشانی چیست ؟
برای اتصال به شیرهای سیامی و هیدرانتهای شهری و شلنگ های برزنتی و نازل ها سایز کوپلینگ باید دقیقاً با خروجی شیر یکسان باشد. اگر اتصال بیتطابق باشد:
- قفل دورانی جا نمیافتد یا ناقص قفل میشود.
- حتی اگر بهزور وصل شود، واشر آببندی نمیشود و هنگام بازشدن شیر، آب هدر میرود.
- در لحظهٔ حریق، زمان طلایی اطفاء از دست میرود.
پیش از خرید، قطر داخلی برزنتی و قطر خروجی شیر سیامی یا هیدرانت را اندازه بگیرید و هر دو را به فروشنده اعلام کنید.
کوپلینگ به چه تجهیزاتی وصل میشود؟
- اتصال شیلنگ به شیلنگ: افزایش طول خط آب با قفلکردن دو کوپلینگ به هم
- اتصال به هیدرانت زمینی یا واگنی: نیمهٔ مادهٔ کوپلینگ روی خروجی هیدرانت قفل میشود
- اتصال به شیر سیامی: خروجی سیامی (اتصال گوارزیک) مستقیماً با کوپلینگ جفت میشود
- اتصال به شیر فلکهای: در نقاطی که خروجی فلکهای است، کوپلینگ از طریق تبدیل مناسب متصل میشود

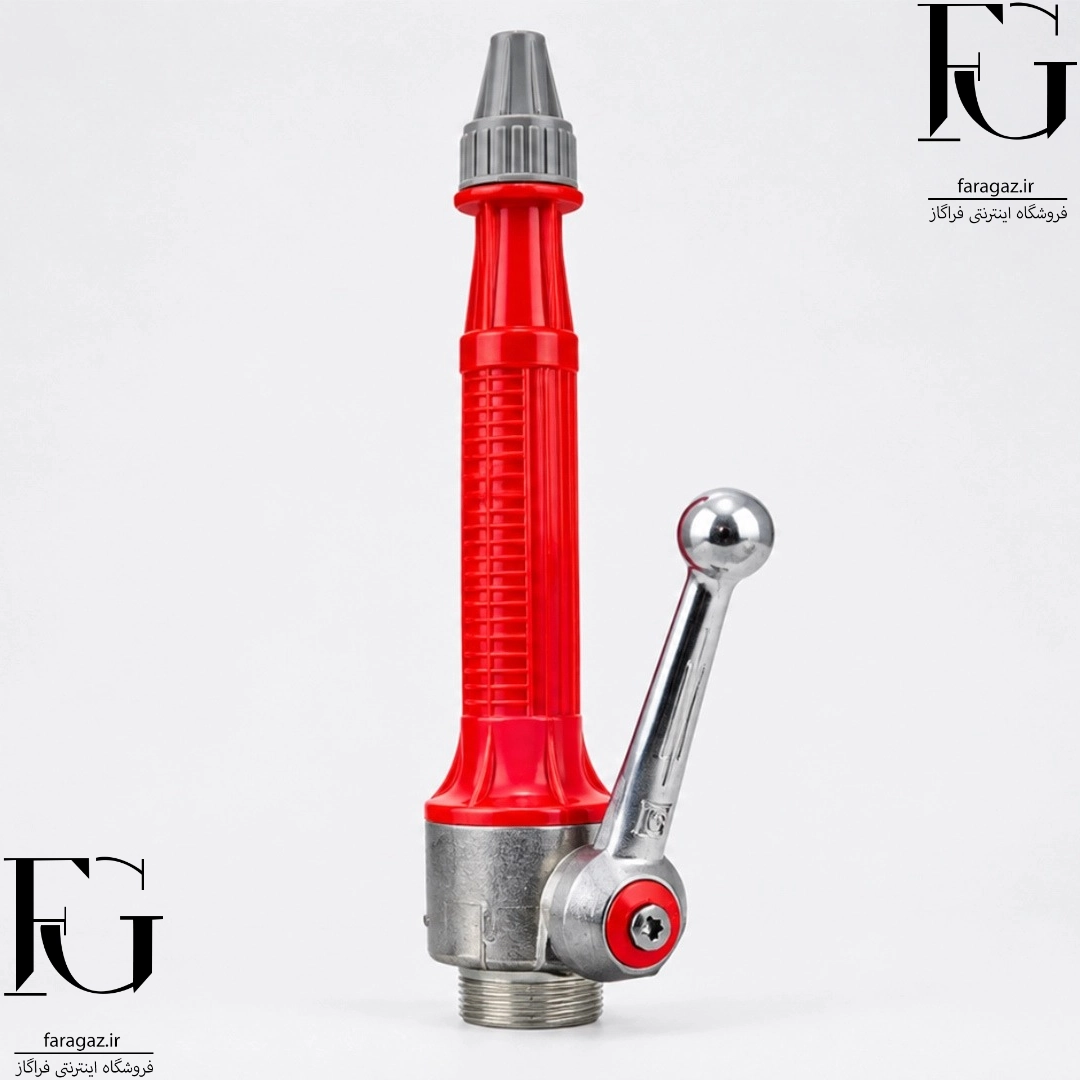

- اتصال به نازل و لنس پاشش: انتهای خط شیلنگ به نازل آب، کف یا آبپاش متصل میشود

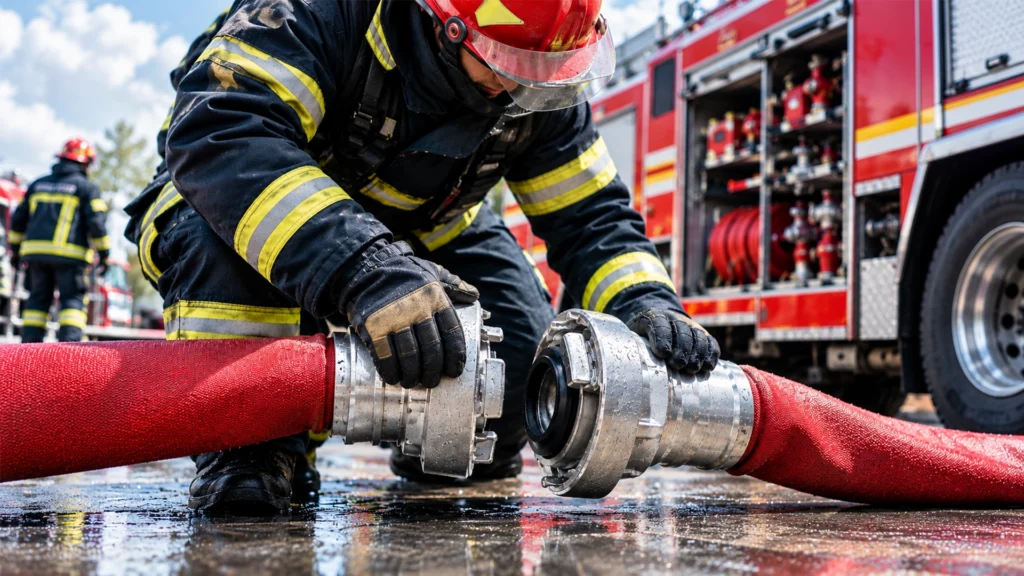

مزایای استفاده از کوپلینگ آتشنشانی چیست ؟
- اتصال و جداسازی در چند ثانیه، بدون ابزار و بدون پیچوخم
- آببندی کامل با واشر لاستیکی حتی در فشار بالا
- قفل مکانیکی مطمئن که با فشار آب باز نمیشود
- سبکی و مقاومت زنگزدگی (در نوع آلومینیومی)
- تعویض سریع و کمهزینهٔ واشر
- سازگاری با تجهیزات برندهای مختلف (در سایز و نوع یکسان)
۷ نکتهٔ طلایی قبل از خرید کوپلینگ آتشنشانی چیست ؟
- سایز را درست انتخاب کنید: قطر شیلنگ و خروجی شیر هیدرانت یا سیامی را اندازه بگیرید؛ یک اندازه برای همه چیز وجود ندارد.
- همیشه جفت بخرید: کوپلینگ به صورت نر + ماده عرضه میشود؛ خرید تکقطعه عملاً کاربردی ندارد.
- جنس بدنه را بررسی کنید: آلومینیوم ریختگی مرغوب باید یکدست، بدون تخلخل و بدون لکهٔ خزشگی باشد. قطعات بیکیفیت تحت فشار میشکنند.
- واشر را چک کنید: واشر باید نرم، یکپارچه و بدون ترک باشد. واشر خشک یا پوسیده یعنی نشتی.
- استاندارد و مدارک را بخواهید: از فروشنده بخواهید مدرک استاندارد تولید (مانند استاندارد ملی ایران یا گواهی آزمون فشار) را ارائه کند.
- آزمون چفتشدن انجام دهید: در صورت امکان، دو قطعه را جا بزنید؛ قفل باید بدون لقی و با صدای جاافتادن مشخص انجام شود.
- برنامهٔ بازرسی داشته باشید: زبانههای خسته، واشر پیر یا دنبالهٔ فرسوده باید دورهای تعویض شوند؛ بازرسی سالانه حداقل الزام استانداردهای نگهداری تجهیزات اطفاء است.
نحوه نگهداری و بازرسی دورهای کوپلینگ آتشنشانی چیست ؟
- کوپلینگها را پس از هر استفاده از آب شستوشو دهید تا رسوب و ذرات روی بدنه و واشر نماند.
- واشر را هر ۱۲ ماه بازرسی و در صورت خشکشدن یا ترک تعویض کنید.
- زبانهها را از نظر خمش و سایش چک کنید؛ زبانهٔ معیوب یعنی اتصال ناامن.
- کوپلینگهای ذخیره را در محیط خشک و دور از نور مستقیم آفتاب نگهداری کنید؛ اشعهٔ UV پیرشدن لاستیک را سرعت میبخشد.
سؤالات پرتکرار دربارهٔ کوپلینگ آتشنشانی چیست ؟
کوپلینگ آتشنشانی چیست به زبان ساده؟
یک اتصال سریع فلزی است که دو سر شیلنگ آتشنشانی یا شیلنگ را به شیر هیدرانت و نازل وصل میکند؛ بدون پیچوخم و فقط با یک چرخش کوتاه.
آیا کوپلینگهای برندهای مختلف با هم سازگارند؟
بله؛ تا زمانی که سایز و نوع اتصال (گوارزیک) یکسان باشد، نر و مادهٔ برندهای مختلف به هم قفل میشوند.
کوپلینگ ۱/۵ اینچی برای چه ساختمانی مناسب است؟
این سایز رایجترین گزینه برای جعبههای هوزریل ساختمانهای مسکونی، اداری و تجاری است.
چه زمانی باید واشر کوپلینگ را تعویض کرد؟
هرگاه واشر ترک داشت، سفت و خشک شده بود یا اتصال نشتی میداد؛ بازرسی سالانه توصیه میشود.
تفاوت کوپلینگ آلومینیومی و برنجی چیست؟
آلومینیومی سبکتر و ارزانتر است و برای کاربری عمومی ساختمانی مناسب است؛ برنجی سنگینتر و گرانتر اما بسیار مقاومتر است و در صنایع استفاده میشود.
قیمت کوپلینگ آتشنشانی به چه عواملی بستگی دارد؟
سایز، جنس بدنه (آلومینیوم یا برنج)، کیفیت ریختهگری و استاندارد تولید، سه عامل اصلی تعیین قیمت هستند.
کوپلینگ آتشنشانی قطعهای کوچک اما حیاتی است که سرعت، اطمینان و آببندی خط اطفای حریق را تضمین میکند. اگر سایز مناسب را با دقت انتخاب کنید، جنس مرغوب بخرید و بازرسی دورهای واشر و زبانهها را جدی بگیرید، این اتصال ساده سالها بدون مشکل کار خواهد کرد. پیش از خرید، حتماً قطر شیلنگ برزنتی و خروجی شیر سیامی یا هیدرانت ساختمانتان را اندازه بگیرید و از فروشندهٔ معتبر استاندارد محصول را بخواهید.
