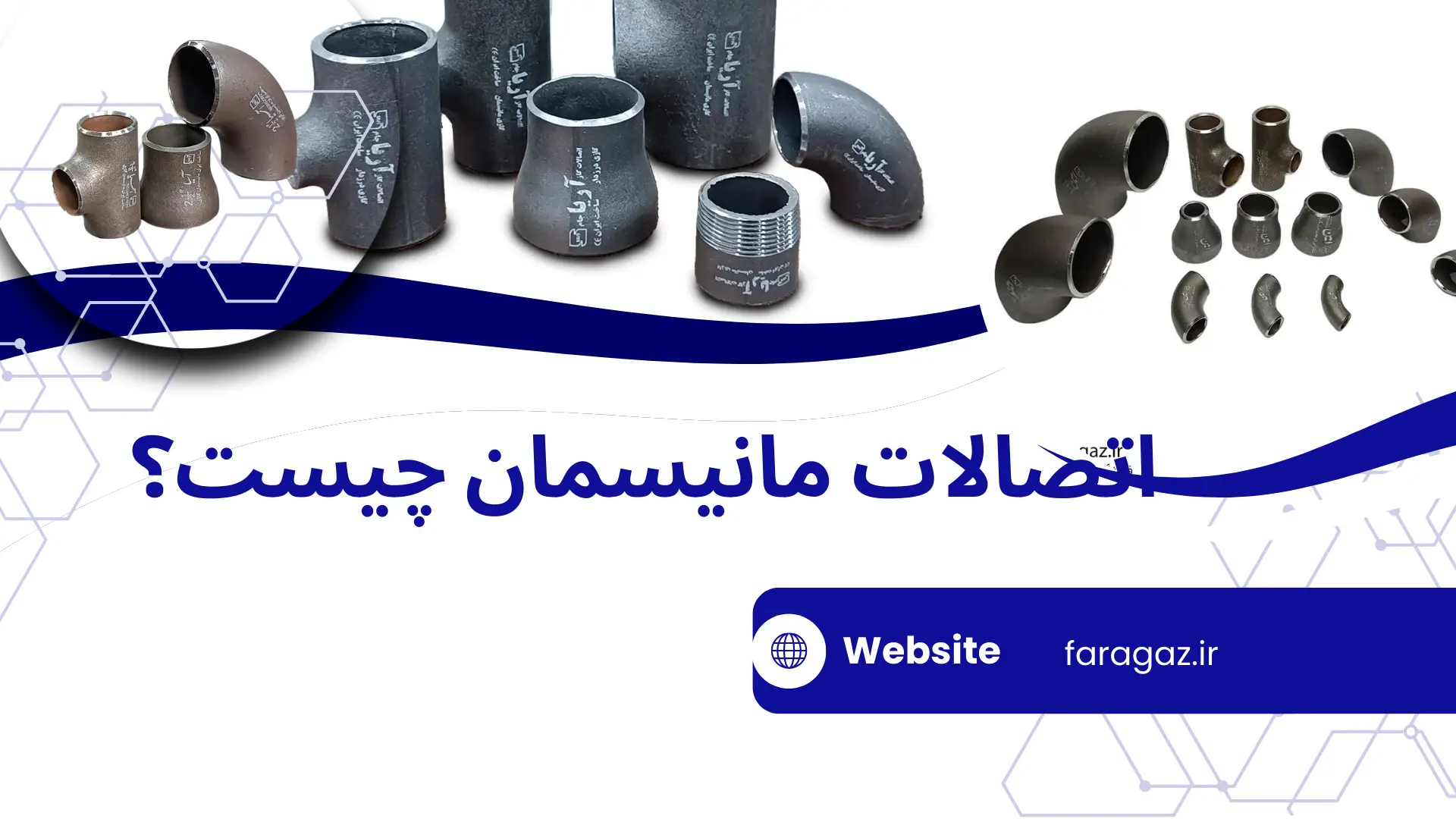

اتصالات مانیسمان چیست؟ اتصالات مانیسمان (Seamless Pipe Fittings) به آن دسته از اتصالات فولادی گفته میشوند که مانند لوله مانیسمان، به صورت بدون درز (Seamless / بدون جوش) ساخته میشوند؛ یعنی در ساخت آنها تمام بدنه از یک قطعه فولادی یکنواخت تشکیل شده و هیچ خط جوش یا نقطه اتصال ندارد.
فرآیند تولید این اتصالات معمولاً از مرحله شمش فولادی آغاز میشود: شمش تحت حرارت بالا قرار میگیرد، سپس با روشهایی مانند فورجینگ یا اکستروژن (و گاهی نورد) به شکل مورد نظر قالبگیری میشود تا اتصال نهایی مثل زانو، سهراهی، تبدیل و…بدون هیچ جوش یا درزی حاصل شود.
مهمترین مزیت این ساختار یکپارچه، استحکام بالا و تحمل فشار و دمای زیاد است؛ به همین دلیل اتصالات مانیسمان گزینهای عالی برای سیستمهایی هستند که انتقال سیالات یا گازها تحت فشار، دما یا شرایط سخت را بر عهده دارند.
اتصالات مانیسمان چیست و چگونه ساخته میشود؟
تولید این اتصالات یک فرآیند کاملاً مهندسیشده است. در ادامه مراحل را دقیق و تخصصی بررسی میکنیم:
۱. انتخاب فولاد خام مناسب
فولادهای آلیاژی با درصد مشخص کربن، منگنز و عناصر تقویتی مانند مولیبدن انتخاب میشوند.
۲. حرارتدهی و یکپارچهسازی
شمشهای فولادی در دماهای بسیار بالا حرارت داده شده و قابلیت شکلدهی پیدا میکنند.
۳. سوراخکاری مرکزی (Piercing)
در این مرحله با دستگاههای مخصوص، سوراخ اولیه ایجاد میشود اما این سوراخ هیچ نوع درزی ایجاد نمیکند.
۴. شکلدهی و کشش گرم
قطعه فولادی در چند مرحله کشیده شده و به شکل نهایی مانند زانویی، سهراهی یا تبدیل تبدیل میشود.
۵. عملیات حرارتی و تست فشار
پس از شکلدهی، اتصالات در کورههای عملیات حرارتی مقاومسازی شده و سپس تحت آزمون فشار، تست اندازهگیری و کنترل کیفیت قرار میگیرند
چرا اتصالات مانیسمان برای پروژههای صنعتی و تأسیساتی مهماند
برای کسانی که در صنعت تاسیسات، نفت و گاز، پایپینگ، تأسیسات ساختمانی یا پروژههای صنعتی فعالیت دارند، انتخاب اتصالات مانیسمان مزایای قابل توجهی دارد:
امنیت و اطمینان در پروژههای حساس: در خطوطی که ایمنی، فشار و کارکرد پایدار اهمیت دارند (مثل نفت-گاز، پتروشیمی، موتورخانهها، سیستمهای بخار، سیالات خورنده یا دمایی) استفاده از اتصالات بدون درز تا حد زیادی ریسک را کاهش میدهد.
مقاومت در برابر فشار، دما و خوردگی: ساختار بدون درز باعث میشود هیچ نقطه ضعف ناشی از جوش یا اتصال وجود نداشته باشد؛ در نتیجه احتمال نشتی، ترک یا شکست بسیار پایین بیاید.
جریان یکنواخت سیال و کاهش افت فشار: سطح داخلی صاف و یکنواخت اتصالات مانیسمان باعث میشود جریان سیال یا گاز با کمترین اصطکاک عبور کند — موضوعی مهم در خطوط انتقال نفت، گاز، بخار یا مواد شیمیایی.
دوام و طول عمر بالا: به دلیل مواد اولیه باکیفیت (مانند فولاد کربنی یا آلیاژی) و فرآیند درست تولید، این اتصالات در برابر سایش، تغییرات دما و فشار طولانیمدت مقاومت خوبی دارند.
نکات فنی و تخصصی برای انتخاب و استفاده از اتصالات مانیسمان
اگر شما در پروژههای صنعتی یا تأسیساتی فعالیت دارید، هنگام انتخاب اتصالات مانیسمان باید به موارد زیر دقت کنید:
- هماهنگی رده (Schedule / SCH) و ضخامت اتصال با لولهی مانیسمان: برای دستیابی به حداکثر مقاومت و ایمنی باید رده و ضخامت اتصال دقیقا با لوله اصلی منطبق باشد.
- جنس و آلیاژ فولاد: بسته به شرایط (فشار، دما، سیال عبوری) انتخاب فولاد مناسب — مثل فولاد کربنی، فولاد آلیاژی یا استنلس استیل — اهمیت دارد تا مقاومت خوردگی و دوام تضمین شود.
- استاندارد ساخت: اتصالات مانیسمان معمولاً بر اساس استانداردهایی مثل ASME B16.9 ساخته میشوند. رعایت این استاندارد تضمینکننده کیفیت، ایمنی و انطباق با سیستمهای صنعتی است.
- کاربری صحیح بر اساس فشار و دما: در سیستمهای فشار بالا، بخار، نفت و گاز یا سیالات خورنده باید از اتصالات مانیسمان مناسب استفاده شود و از اتصالات درزدار کمتر استفاده گردد

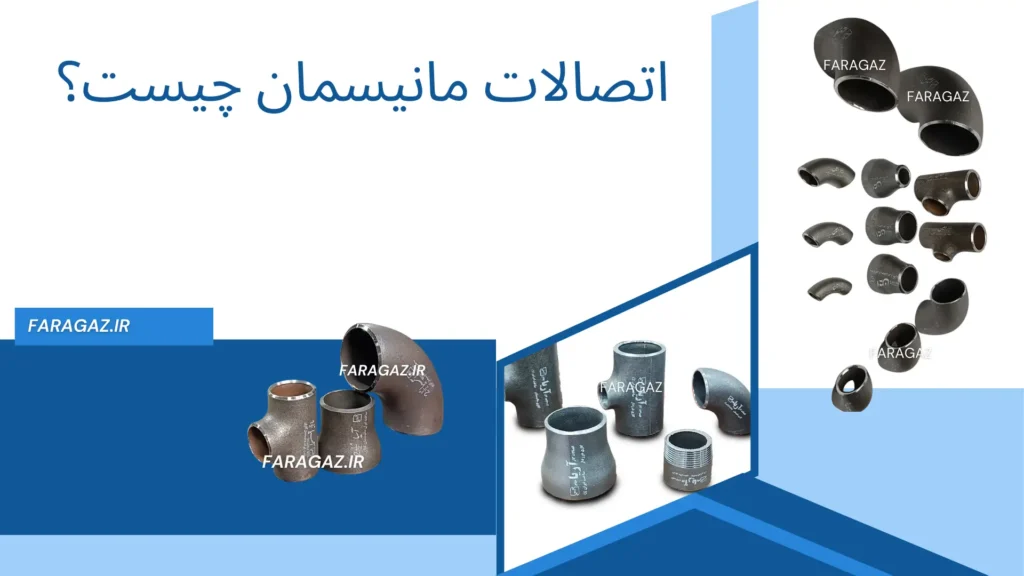

انواع اتصالات مانیسمان چیست ؟
اتصالات مانیسمان تنوع زیادی دارند تا نیازهای مختلف لولهکشی صنعتی و تأسیساتی را پوشش دهند. در ادامه مهمترین انواع و کاربرد آنها آمده است:
| نوع اتصال | کاربرد اصلی |
|---|---|
| زانویی (Elbow) | تغییر جهت مسیر لوله — معمولاً ۴۵° یا ۹۰° — در سیستمهایی که مسیر نیاز به منحنی دارند. |
| سهراهی (T-Fitting / Tee) | انشعاب گرفتن از لوله اصلی یا ترکیب چند مسیر به هم؛ مناسب برای توزیع یا جمعآوری سیالات. |
| چهارراهی (Cross / Four-way Fitting) | جایی که نیاز به اتصال یا توزیع جریان به چهار مسیر مختلف باشد. |
| تبدیل (Reducer / Concentric & Eccentric Reducer) | برای اتصال لولههایی با قطر متفاوت و تغییر سایز مسیر جریان. |
| بوشن (Coupling / Nipple / Threaded Fitting) | اتصال دو لوله با قطر یکسان در یک راستا — گاهی برای افزایش طول لوله یا اتصال سریع. |
| کپ (Cap / End Cap) | بستن انتهای لوله یا مسیر، وقتی نیاز به قطع جریان باشد. (نوعی از اتصالات بدون درز که انتهای مسیر را میبندد) |
کاربردهای کلیدی اتصالات مانیسمان چیست ؟
- خطوط انتقال نفت و گاز
- استفاده گسترده در خطوط انتقال و پالایشگاهها به دلیل مقاومت بالا در برابر فشار و خوردگی.
- صنایع پتروشیمی:
- در فرآیندهای شیمیایی حساس که نیاز به تجهیزات مقاوم دارند، این اتصالات نقش مهمی ایفا میکنند.
- نیروگاهها:
- مناسب برای سیستمهای بخار و آبی که در دما و فشار بالا فعالیت میکنند.
- صنایع دارویی و غذایی:
- به دلیل نیاز به رعایت استانداردهای بهداشتی، این اتصالات در خطوط انتقال مواد استفاده میشوند.
- ساختوساز:
- در زیرساختهای شهری، پروژههای صنعتی و مسکونی کاربرد دارند.
- تأسیسات صنعتی و ساختمانی: در تأسیسات گرمایشی، سرمایشی و آبرسانی ساختمانها نیز از این اتصالات برای اطمینان از دوام و عملکرد مناسب استفاده میشود.
تفاوت اتصالات درزدار و اتصالات مانیسمان چیست ؟
| ویژگی | اتصالات مانیسمان | اتصالات درزدار |
|---|---|---|
| وجود درز یا جوش | ندارد | دارد |
| مقاومت در برابر فشار | بسیار بالا | کمتر |
| قیمت | بالاتر | ارزانتر |
| ایمنی | بیشتر | کمتر |
| کاربرد | صنعتی و حساس | عمومی و غیرحساس |
اتصالات درزدار بهعلت قیمت پایینتر در پروژههای غیرحساس استفاده میشوند، اما برای شرایط سخت و بحرانی، اتصالات مانیسمان انتخابی اجتنابناپذیر هستند.
مزایای رقابتی اتصالات مانیسمان چیست ؟
- افزایش ایمنی سیستم:
- ساختار بدون درز احتمال خرابی و نشتی را کاهش میدهد.
- عملکرد بهینه در شرایط سخت:
- اتصالات مانیسمان در محیطهای خورنده و دماهای بسیار بالا یا پایین عملکردی عالی ارائه میدهند.
- نصب و نگهداری آسان:
- طراحی ساده و کارآمد، فرآیند نصب را تسهیل کرده و نیاز به تعمیرات مکرر را کاهش میدهد.
- هماهنگی با استانداردهای بینالمللی:
- این اتصالات بر اساس استانداردهای جهانی تولید میشوند که تضمینکننده کیفیت و قابلیت اطمینان هستند.
نام معروف ترین برند های اتصالات مانیسمان چیست ؟
ما در این بخش از مقاله قصد داریم که چند برند معتبر مانیسمان را به شما معرفی کنیم تا بتوانید خرید راحت تری را تجربه کنید و خیالتان از بابت کیفیت راحت شود
اتصالات مانیسمان امین
شرکت اتصالات مانیسمان امین فعالیت خود را از سال ۱۳۶۵ با تولید قطعات متنوع در صنعت گازرسانی آغاز کرد. این شرکت با بهرهگیری از تکنولوژیهای روز دنیا و دانش فنی متخصصان خود، به یکی از معتبرترین تولیدکنندگان اتصالات مانیسمان در ایران تبدیل شده است.
اتصالات مانیسمان آسیا
گروه تولیدی “اتصالات گاز آریا” از سال ۱۳۷۹ در صنعت تولید اتصالات جوشی و مانیسمان آغاز به فعالیت کرد و از همان ابتدا با نوآوریهای خود در تولید و بستهبندی محصولاتش، توانست جایگاه ویژهای در بازار به دست آورد. این شرکت با ارائه محصولات با کیفیت و تکیه بر اصول استاندارد ملی توانسته یکی از مهمترین تولیدکنندگان اتصالات گاز و آتشنشانی در ایران تبدیل شود. اتصالات مانیسمان آریا به دلیل مقاومت در برابر فشار و دما، انتخاب اول بسیاری از مهندسان و پیمانکاران در پروژههای لولهکشی گاز و آتشنشانی است.
اتصالات مانیسمان ایران اتصال
اتصالات مانیسمان ایران اتصال به عنوان یکی از اجزای اصلی و حیاتی در سیستمهای لولهکشی صنعتی و ساختمانی شناخته میشوند. این اتصالات به دلیل عدم وجود درز و جوش در ساختارشان، دارای استحکام و مقاومت بالایی هستند. در ایران، برندهای مختلفی در زمینه تولید اتصالات مانیسمان فعالیت میکنند که از جمله معروفترین آنها میتوان به برند ایران اتصال یا همان ( آسیا ) اشاره کرد
نتیجهگیری
اگر دنبال استحکام، دوام، ایمنی و عملکرد قابلاعتماد در سیستمهای لولهکشی چه صنعتی، چه ساختمانی هستید، اتصالات مانیسمان یکی از بهترین انتخابهاست. ساخت بدون درز، تنوع انواع اتصال (زانویی، سهراهی، تبدیل و…) و مقاومت در برابر فشار، دما و خوردگی، این اتصالات را برای کاربردهای حساس مانند خطوط انتقال نفت و گاز، صنایع پتروشیمی، موتورخانه، سیستمهای بخار و … ایدهآل میکند.
